太阳能光伏水泵
  • 点击看大图

    类别: 光伏水泵系统
    名称: 太阳能光伏水泵系统
    图片及文字介绍仅供参考,请以实物为准

    ·产品描述


    1、系统概述


          太阳能光伏水泵系统 光伏供水系统又称太阳能光电水泵系统,其基本原理是将太阳能转换成电能,驱动各类电动机带动水泵提水。它具有无噪声、全自动、高可靠等诸多优点。
          光伏发电系统全自动运行,无须人工值守;先进的控制系统,根据日照强度的变化调节水泵转速,使输出功率接近太阳电池阵列的最大功率;当日照很充足时,保证水泵的转速不超过额定转速;当日照不足时,根据设定最低运行频率是否满足,否则自动停止运行。 水泵由电机驱动,从深井中抽水,注入蓄水箱/池,或直接接入灌溉系统。根据实际系统需求和安装条件,可采用不同类型的水泵进行工作。
          太阳能光伏水泵系统主要由三个部分组成:太阳能电池组件、光伏扬水逆变器和三相交流、直流水泵。有效解决因电力短缺、地下水位较深或扬程较大等原因导致的用水难题。 广泛应用在生活用水、荒山治理、生态环境改善、作物灌溉等多个领域。

    2、系统原理



     3、系统组成

      3.1太阳能电池组件阵列

        太阳能电池阵列由多块太阳能电池组件串并联而成,吸收日照辐射能量并将其转化为电能,为整个系统提供动力电源。常用太阳能电池板分为多晶硅、单晶硅、溥膜电池组件。根据工程项目的具体需求进行产品选择。

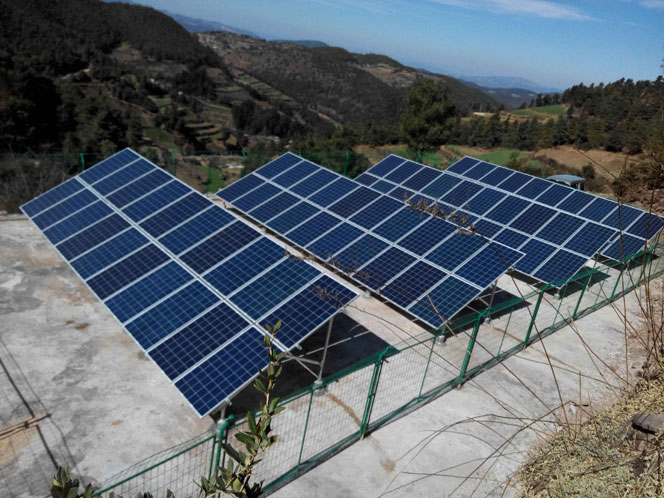

    多晶金属基础阵列   多晶重型水泥基础阵列



    多晶简易基础阵列   溥膜电池贴地安装阵列

      3.2光伏水泵逆变器/控制器

        光伏扬水逆变器/控制器对系统的运行实施控制和调节,用太阳电池阵列发出的电能驱动水泵,并根据日照强度的变化实时地调节输出频率,实现最大功率点跟踪,最大限度地利用太阳能。光伏水泵控制部分有交流直流两种供电模式,交流供电称为光伏水泵逆变器,直流供电称为光伏水泵控制器。根据工程项目的具体需求进行产品选择。





    太阳能光伏水泵交流逆变器   太阳能光伏水泵直流控制器





      3.3太阳能光伏水泵

        水泵由电机驱动,从深井中抽水,注入蓄水箱/池或直接接入灌溉系统。 根据实际系统需求和安装条件,可采用不同类型的水泵进行工作,系统功率从0.1kW至55kW,提水扬程可以在10米至300米,日提水量可在3吨至1000吨之间 。



    交流太阳能光伏潜水泵   直流太阳能光伏潜水泵



    交流太阳能光伏多级离心泵   交流太阳能光伏陆用活塞泵




    4、应用领域


          * 农田灌溉
          * 生活用水
          * 沙漠防治
          * 荒山治理





    农田灌溉   生活用水



    沙漠防治   荒山治理

    4、投资预算参考

     序号  名称 型号  规格 (mm) 数量 单位 总量
     1 太阳能电池组件  CM195M 24V 195W 6 1170W
    2 太阳能阵列支架 CZJ1.2K 24V 1200W 1 1
    3 太阳能水泵系统辅材     1 1
    4 太阳能专用蓄电池     0 0
    5 蓄电池防水保温箱IP68     0 0
    6 太阳能水泵控制器  CCPS40   1 1
    7 太阳能光伏水泵  CSHP14/12 110V 800W 1 1
    8 配电箱  CPD500 500*300*200 1 1

    系统配置:
    1、负载供电参数: DC 110V
    2、负载工作时间:4-6小时/天
    4、系统工作地点: 西南地区
    5、水泵扬程:10m

    6、每天提水量:40-60m3


    系统价格:13000元

    (以上配置及价格仅供参考,具体以实际应用需求进行配置设计报价)尊敬的用户,收于项目需求种类繁多,依据多种不同应用选择不同的配置产品,预了解更多产品信息请致电18901681653,或添加QQ:1024798820,我们将竭诚为您服务。
